HIRT kinetics® SF 90
Опускающийся стеклянный фасад для проемов площадью до 18 м².
Что такое HIRT kinetics® SF 90?
HIRT kinetics® SF 90 меняет состояние фасада по вертикали. Конструкция плавно опускается и полностью скрывается в техническом пространстве ниже уровня пола, освобождая проем по всей ширине. Система рассчитана на подвижные элементы площадью до 18 м² и массой до 1,5 т. Термоизолированный алюминиевый профиль створки имеет глубину 90 мм. Массу панели балансирует противовес, а плавное и тихое движение обеспечивает электромеханический привод.
В закрытом положении SF 90 формирует теплоизолированный светопрозрачный элемент ограждающего контура здания. После запуска привода опускающийся стеклянный фасад уходит в техническое пространство ниже уровня пола, полностью открывая проход. Конструкция не занимает боковые участки проема, поэтому гостиная, бассейн или столовая получают прямую связь с террасой, садом или ландшафтом.
Для архитектора
Вертикальное открывание сохраняет свободными боковые участки фасада и позволяет включить подвижную стеклянную плоскость в общую архитектурную композицию. Пространство для панели, противовеса и привода учитывается на ранней стадии проектирования.
Для владельца дома
Автоматическое управление позволяет одним действием изменить сценарий пространства. В открытом положении система формирует широкий проход между интерьером и участком, а сбалансированная конструкция обеспечивает плавное движение крупной панели.
Системы
Системы
Пространства для полностью открытого фасада
SF 90 подходит для пространств, где крупный фасадный проем участвует в повседневном сценарии дома. Система позволяет объединять внутренние и наружные зоны, сохраняя свободными прилегающие стены.

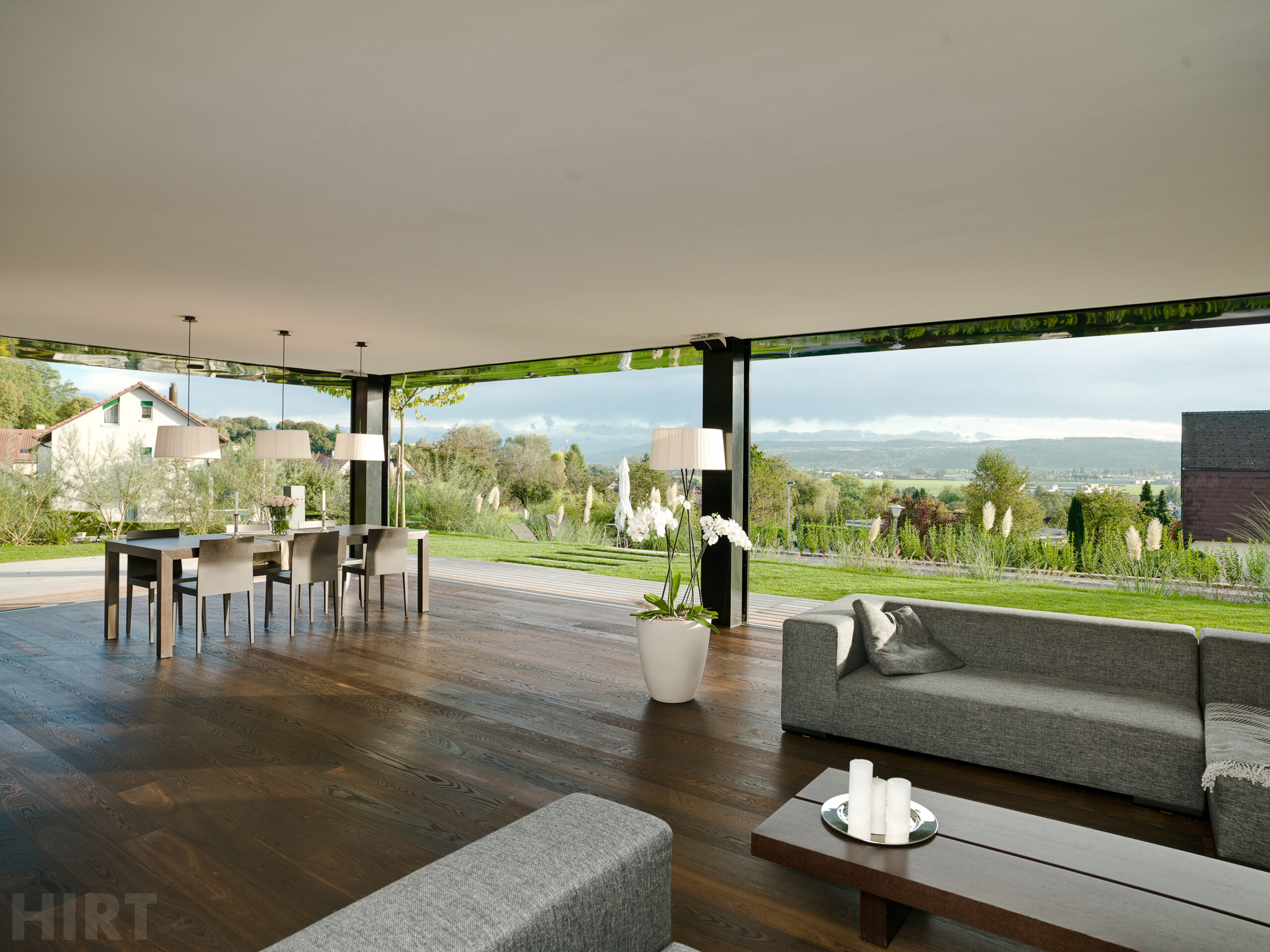

Гостиная и сад
В открытом положении система формирует прямой проход из жилого пространства на террасу или участок.
Бассейн и SPA-зона
В закрытом положении панель сохраняет теплоизолированный светопрозрачный контур. Опускающийся стеклянный фасад формирует широкий выход на террасу или участок.
Столовая и терраса
Полное открытие проема позволяет объединить столовую и террасу в общее пространство для отдыха и приема гостей.

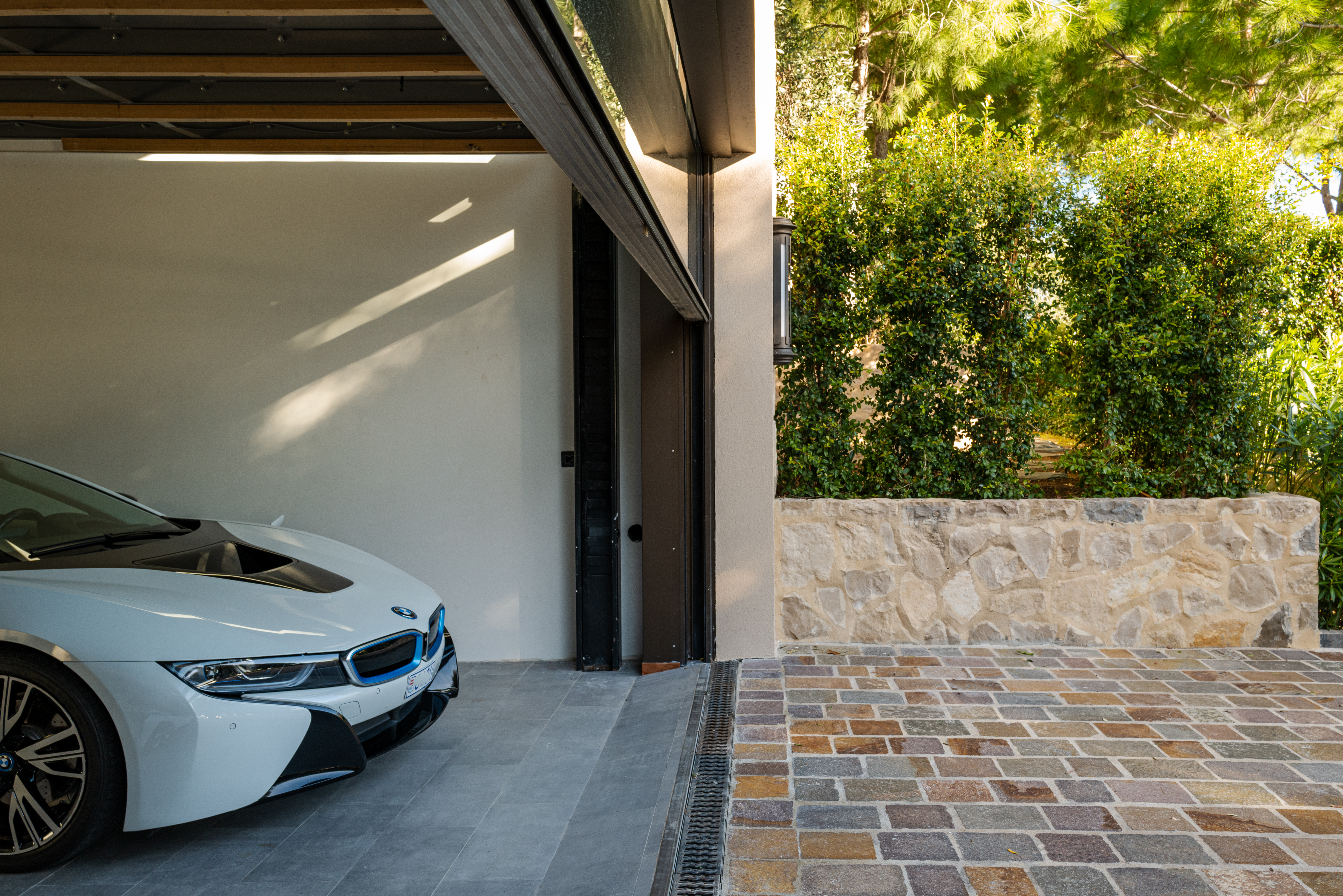

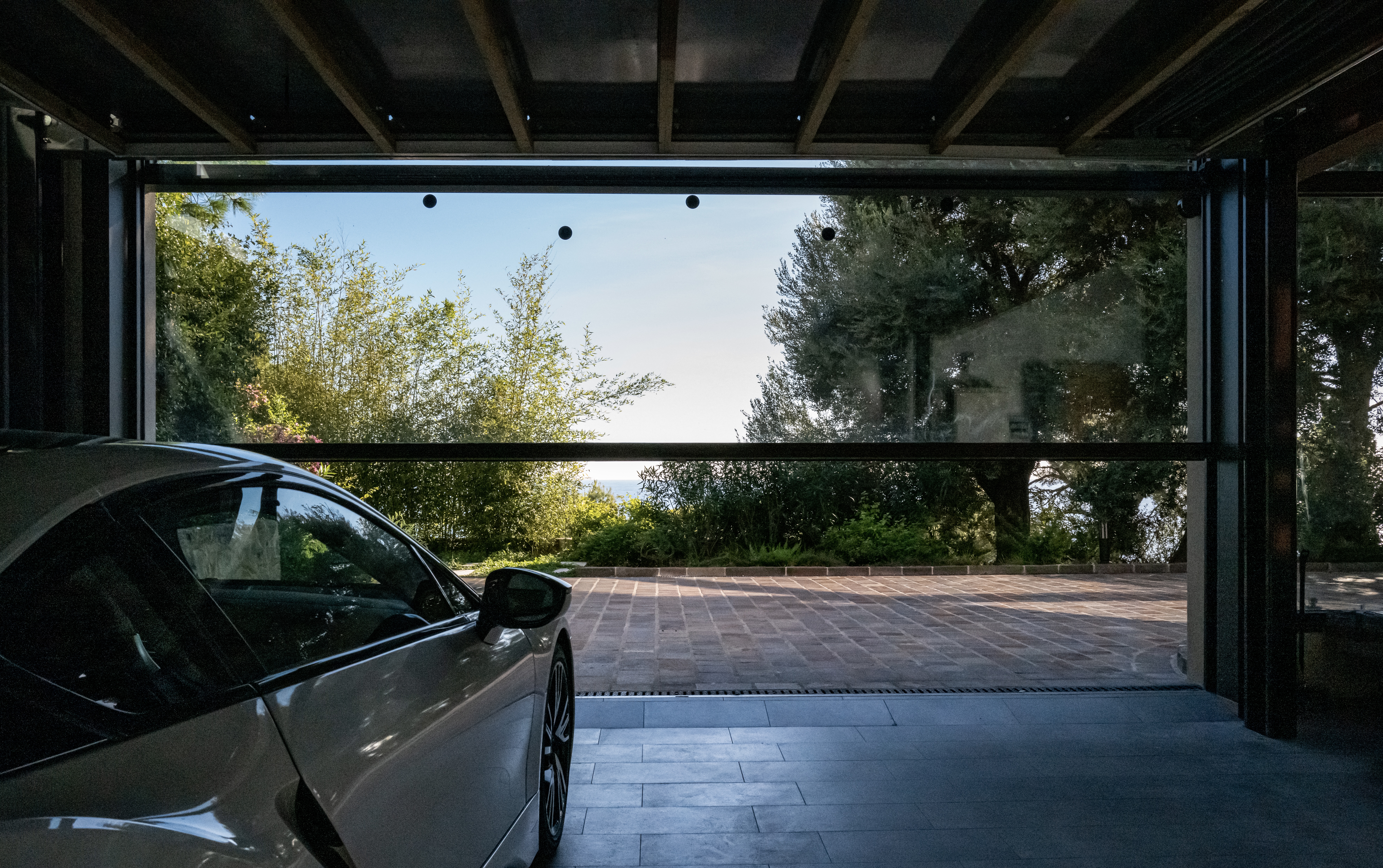

Частный гараж
Стеклянная панель обеспечивает естественное освещение и визуальную связь с участком. При открывании конструкция полностью освобождает широкий въезд.
Системы
Механика SF 90
Крупноформатный подвижный фасад требует совместной проработки механики, строительных конструкций и отделочных узлов. В ходе проектирования учитываются геометрия проема, нагрузки на перекрытие, техническая зона ниже уровня пола и система дренажа. Для герметизации закрытой конструкции применяется пневматическая система уплотнения. По результатам испытаний SF 90 соответствует классу 4 по воздухопроницаемости, классу C4 по сопротивлению ветровой нагрузке и классу E1500 по водонепроницаемости.
Вертикальный ход
Стеклянная панель перемещается вниз и в открытом положении полностью размещается в техническом пространстве ниже уровня пола.
Балансировка противовесом
Противовес балансирует массу подвижного элемента и снижает усилие, необходимое для его перемещения электромеханическим приводом.
Профиль и остекление
Глубина термоизолированного алюминиевого створочного профиля составляет 90 мм. Система допускает остекление толщиной до 63 мм.
Предельные параметры
Предельная ширина и предельная высота элемента составляют по 6 м, однако эти значения являются отдельными ограничениями. Площадь подвижного элемента не должна превышать 18 м², а его масса не должна превышать 1,5 т.
Порог в уровне пола
Нижний узел интегрируется в уровень чистого пола без выступающих элементов. Поверхность порога может быть согласована с отделкой помещения и выполнена с применением нержавеющей стали, дерева, камня или материала напольного покрытия.
Возможности
Интеграция SF 90 в архитектурный проект
Интеграция HIRT SF 90 начинается с проработки пространства ниже фасадного проема. В технической зоне размещаются подвижная панель, противовес, привод и элементы автоматики. Команда Окна Мира координирует конструкцию перекрытия, дренаж, отметки чистового пола и фасадные примыкания с архитектором, конструкторами и смежными специалистами.
01
Анализ архитектурной идеи
Изучаем планы, фасады и разрезы, уточняем габариты проема, требуемую высоту открывания и сценарий использования пространства.
02
Компоновка системы
Формируем расположение панели, противовеса, привода и технической зоны с учетом конструкции здания.
03
Проработка строительных узлов
Определяем требования к перекрытию, технологическому проему, дренажу, фасадным примыканиям и чистовым покрытиям.
04
Проектная интеграция
Привязываем решения HIRT SF 90 к архитектурной и рабочей документации, координируем их со строителями и инженерами.
05
Монтаж и пусконаладка
Устанавливаем конструкцию, настраиваем движение и автоматику, проводим итоговую проверку и обеспечиваем сервисное сопровождение.
Возможности
Материалы для проектирования
Для предварительной инженерной оценки потребуются планы, фасады и разрезы с предполагаемым проемом, а также сведения об отметках пола и сценарии использования конструкции. Команда «Окна Мира» сопоставит исходные данные с параметрами HIRT kinetics® SF 90, обозначит основные ограничения и сформирует перечень материалов для следующего этапа проработки.
Для архитекторов
Передать планы, фасады и разрезы с предполагаемым проемом.
Указать требуемые габариты, отметки пола и сценарий открывания.
Получить каталог и чертежи HIRT kinetics® SF 90.
Получить предварительную оценку технической зоны, нагрузок, дренажа и напольного узла.
Для владельцев дома
Описать пространство и предполагаемый сценарий использования системы.
Передать имеющиеся материалы проекта или контакт архитектора.
Обсудить соответствие SF 90 архитектурной концепции дома.
Определить состав исходных данных и участников дальнейшей проработки.
